Lugar de origem: | Ningbo, China |
Marca: | Suntech |
Certificação: | ISO |
Número do modelo: | FZ (R) N21-40.5 |
Quantidade de ordem mínima: | 1 GRUPO |
---|---|
Preço: | Negotiation |
Detalhes da embalagem: | Exportando caixas |
Tempo de entrega: | 25-30 dias após o pagamento |
Termos de pagamento: | L/C, T/T, Western Union, MoneyGram |
Habilidade da fonte: | 6000pcs pelo mês |
nome: | Interruptor da carga da corrente alternada | Altura: | Sob 1000M |
---|---|---|---|
Temperatura ambiental: | -40℃-+40℃ | Uso: | Local elétrico |
Realçar: | Interruptor de ruptura de carga de controle remoto do vácuo,Interruptor de ruptura de carga do vácuo 40.5KV,Interruptor de ruptura de carga 40.5KV interno |

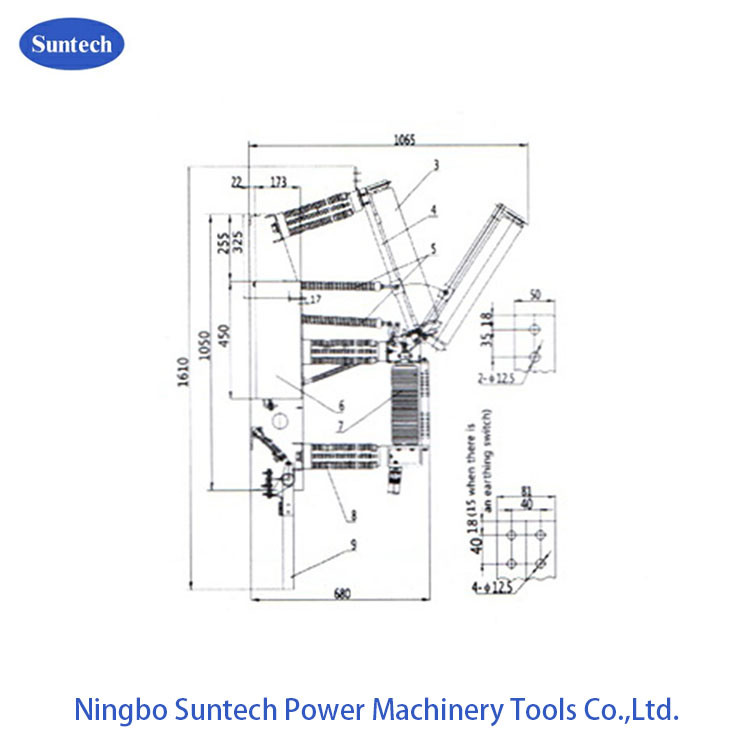

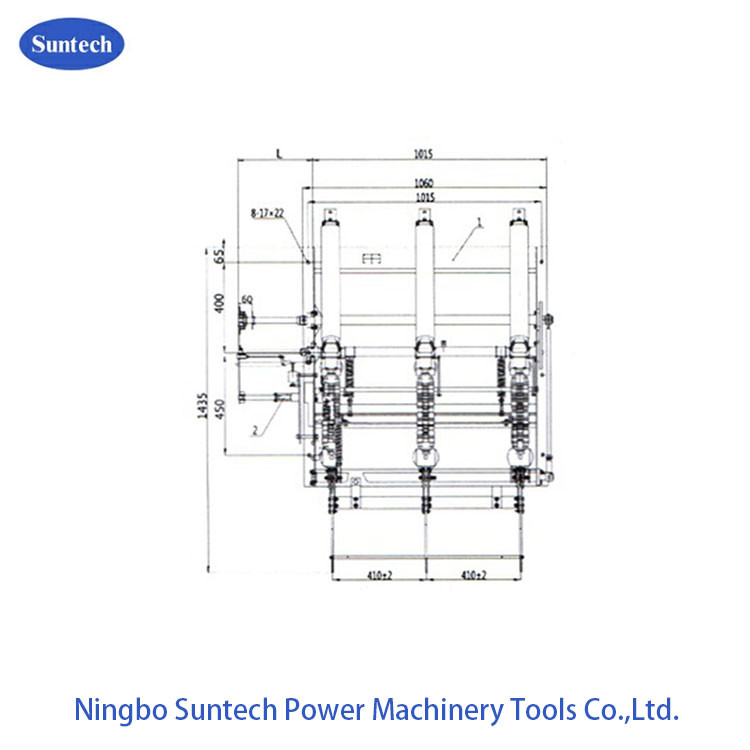

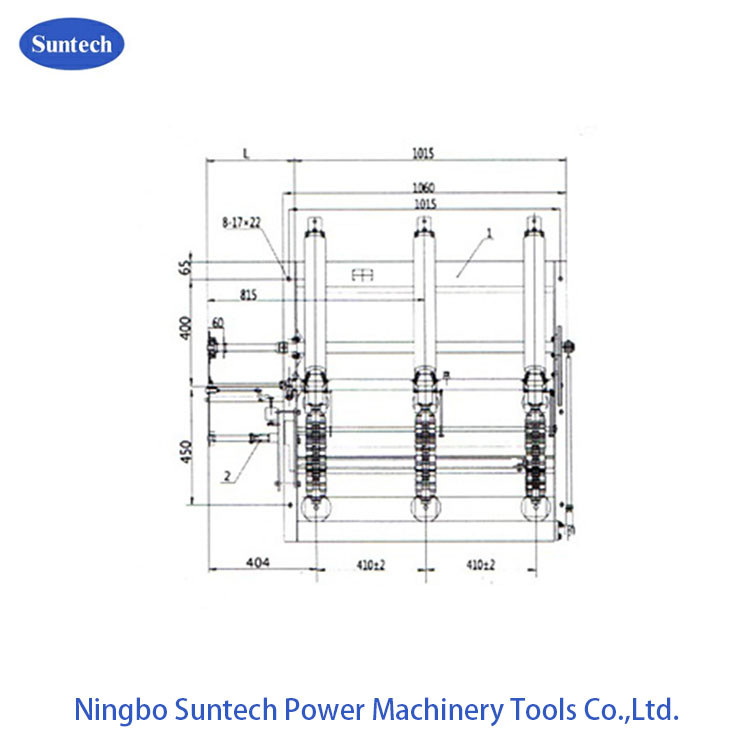

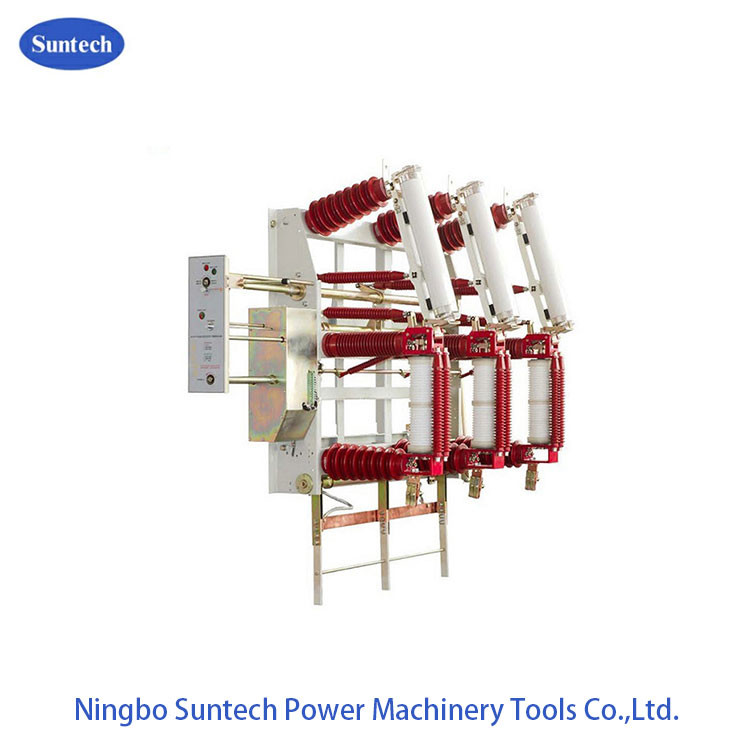

Interruptor de ruptura de carga interno de alta tensão de controle remoto do vácuo da C.A. 40.5KV
A combinação de alta tensão interna do interruptor-fusível da carga do vácuo da C.A. de FZ (R) N21-40.5D (“combinação” para breve) é usada em sistemas de energia com uma frequência da C.A. de 50 hertz e de uma tensão avaliado de 40,5 quilovolts para quebrar correntes da carga, correntes da sobrecarga e procura um caminho mais curto correntes. Aplica-se particularmente aos lugares que precisam o controle, proteção para oilfree, livre de manutenção, frequente-operado e unidades da fonte de alimentação da rede de anel e transformadores terminais da fonte de alimentação.
A combinação é caracterizada pela grande capacidade de quebra, segurança e estabilidade alta, por muito tempo vida elétrica, apoio para a operação frequente, menos manutenção, etc. Tem uma diferença isolante aparente, um interruptor de enterramento com fatura da capacidade, um atuador elétrico da mola e a capacidade de controle remoto.
1,1 parâmetros técnicos
ltem | Unidade | Valor de referência | |
Tensão avaliado | quilovolt | 40,5 | |
Frequência avaliado | Hertz | 50 | |
Corrente máxima avaliado do fusível | 63 | ||
Nível da isolação | a poder-frequência 1min suporta a tensão | quilovolt | Limpe a diferença, interpole-a, polo-à-terra: 95; isolando a diferença: 110 |
O impulso do relâmpago suporta a tensão | quilovolt | Limpe a diferença, interpole-a, polo-à-terra: 185; isolando a diferença: 215 | |
O pico avaliado suporta a corrente | kA | 50 | |
4s avaliou a curto prazo suporta a corrente | kA | 20 | |
Rated que quebra a corrente da carga ativa | 1250 | ||
Quebra avaliado do circuito fechado atual | 1250 | ||
Rated que quebra a corrente do cabo durante a carga | 21 | ||
Rated procura um caminho mais curto a quebra atual | kA | 31,5 | |
Corrente de transferência avaliado | 1200 | ||
Modelo do fusível | XRNT3A-40.5/Δ-31.5 | ||
Energia da saída do grevista do fusível | J | 2-5 | |
Rated procura um caminho mais curto a fatura atual | kA | 80 (valor máximo previsto) | |
O pico avaliado suporta a corrente do interruptor de enterramento | kA | 50 | |
4s avaliou a curto prazo suporta a corrente do interruptor de enterramento | kA | 20 | |
Tensão avaliado (C.C. ou C.A.) do circuito auxiliar | V | 220; 110 | |
Vida mecânica | Ciclos | 10000 |
1,2 parâmetros técnicos do interruptor da carga do vácuo
Artigo | Unidade | Valor de referência |
Gap dos contatos | milímetro | 17±1 |
Curso da compressão da mola do contato | milímetro | 4±1 |
Velocidade de fatura média | m/s | 0.6±0.2 |
Velocidade de quebra média (diferença: 6mm) | m/s | 1.5±0.2 |
Quebrando o tempo | Senhora | ≤60 |
fatura Não-síncrono/quebra dos contatos das três fases | Senhora | ≤2 |
Salte o tempo na fatura do contato | Senhora | ≤3 |
Distância entre as peças e a distância vivas da fase-à-terra | milímetro | ≥300 |
Resistência do circuito entre os suportes superiores e mais baixos | μΩ | ≤80 |
Padrões do produto |
1. Combinações de alta tensão do interruptor-fusível da carga da corrente alternada do GB 16926 - 1997 2. Combinações alteratingcurrent de alta tensão do interruptor-fusível da carga do IEC 60420 |
Condição ambiental |
1. A altura: sob 1000M. 2. A temperatura ambiental: -40℃-+40℃. 3. A humidade relativa do ar: monthly≤90%, daily≤95%. |
