Linha de transmissão 400KV que amarra o bloco de polia de nylon da polia de 660mm

Linha de transmissão 400KV que amarra o bloco de polia de nylon da polia de 660mm

  • Linha de transmissão 400KV que amarra o bloco de polia de nylon da polia de 660mm
  • Linha de transmissão 400KV que amarra o bloco de polia de nylon da polia de 660mm
Linha de transmissão 400KV que amarra o bloco de polia de nylon da polia de 660mm
Detalhes do produto:
Lugar de origem: Ningbo, China
Marca: Suntech
Certificação: ISO and CE
Número do modelo: 660mm X100mm
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1pcs
Preço: Get newest price
Detalhes da embalagem: Caixa ou recipientes de madeira exportados
Tempo de entrega: 7-10 dias após o pagamento
Termos de pagamento: L/C, T/T, Western Union, MoneyGram
Habilidade da fonte: 2000 conjuntos por mês
Contato
Descrição de produto detalhada
Descrição: Bloco de polia de amarração Diâmetro Das Polias: 660mm
Diâmetro das Polias Internas: 560mm Diâmetro do condutor: 30mm máximos
Capacidade: 20kn-60kn Nome do Produto: Bloco de Encadeamento da Linha de Transmissão
Realçar:

bloco de polia de nylon da polia de 660mm

,

Linha de transmissão 400KV bloco de polia da polia

,

Linha de transmissão 400KV que amarra o bloco

Bloco de polia de polia de polia de nylon de 400 Kv de amarração de linha de transmissão de 400 Kv

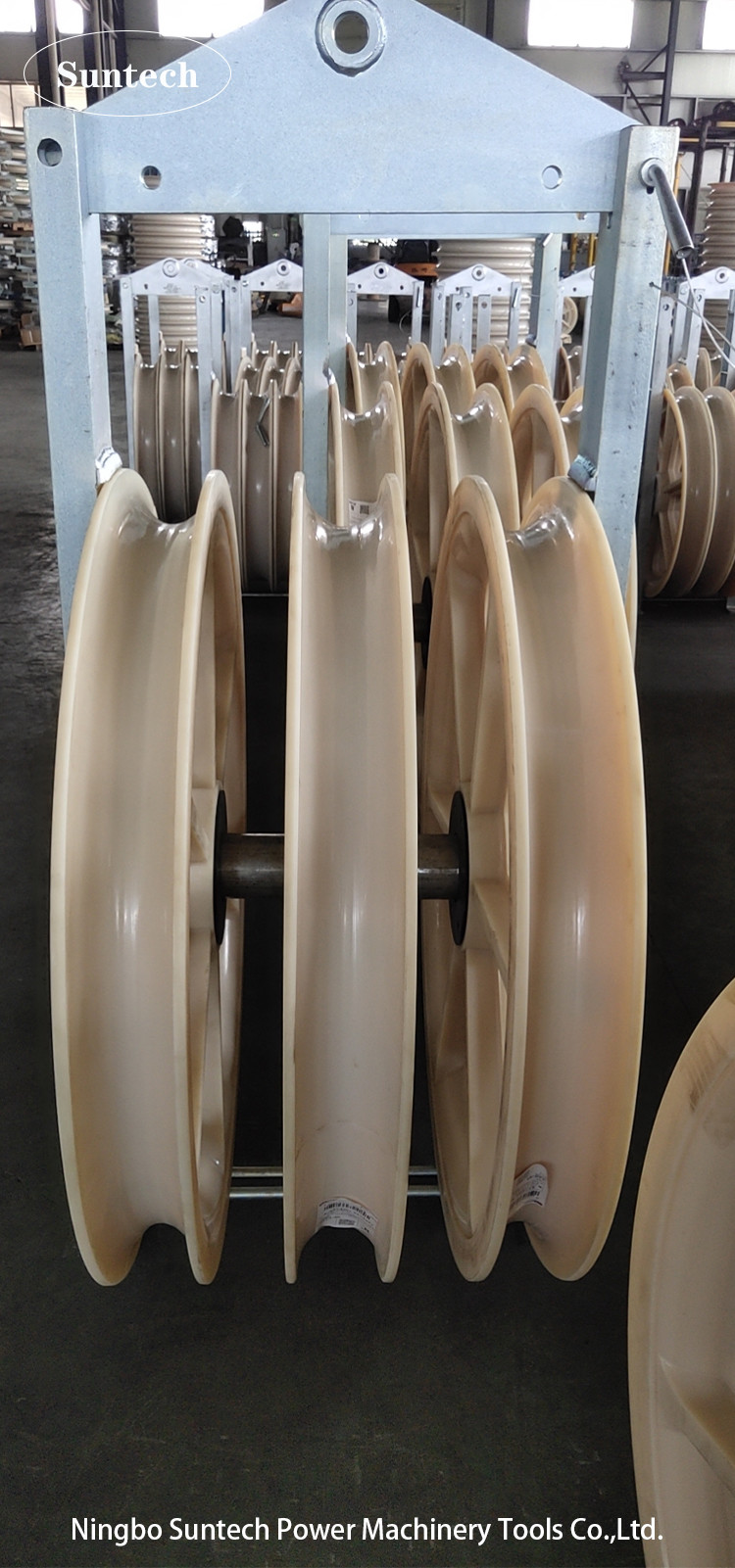

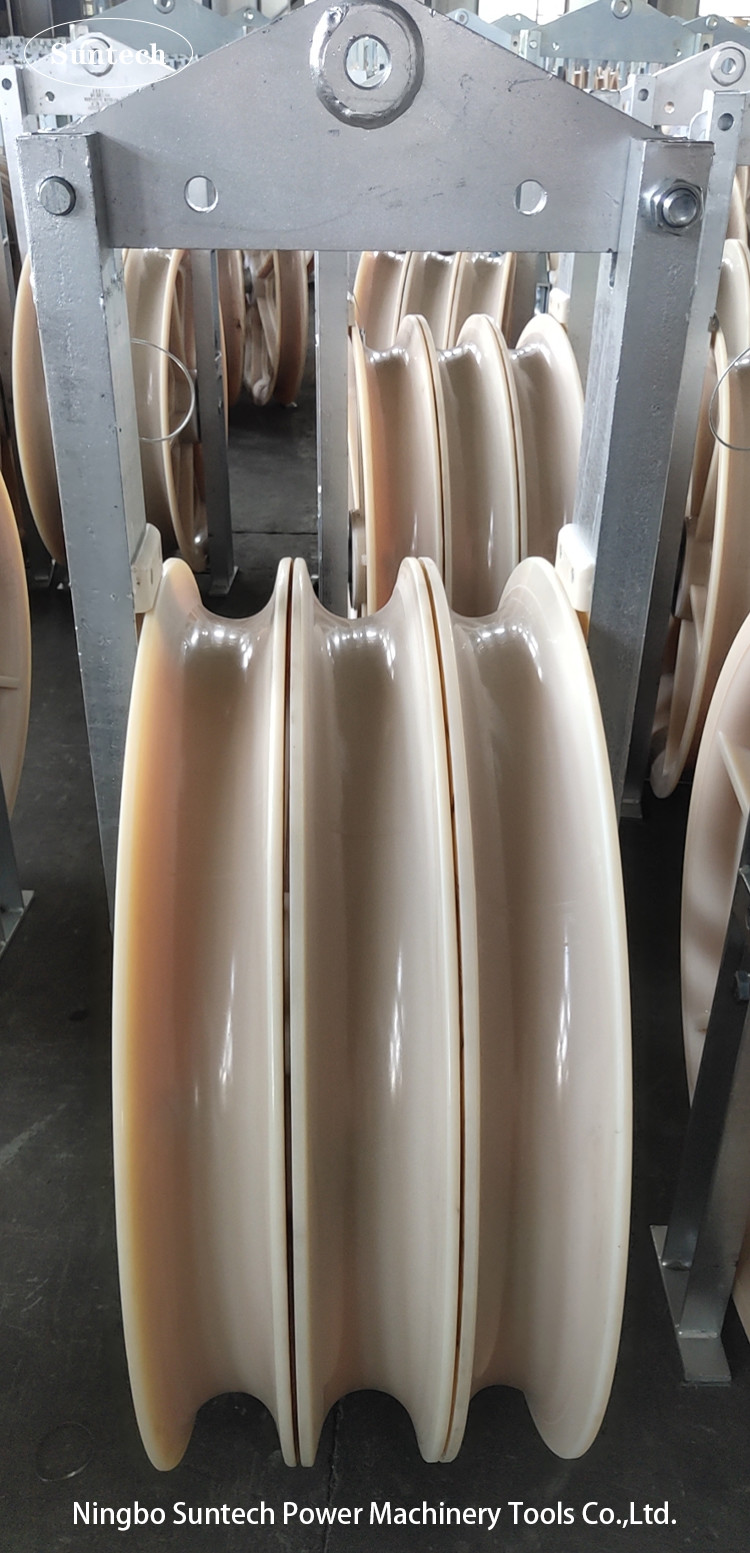

Os blocos de encordoamento de condutores aéreos de 660MM são usados ​​para condutores de linha de transmissão aérea ou encordoamento OPGW.

A roldana é feita em liga de alumínio revestida com neoprene ou Nylon MC de alta resistência.



Blocos condutores de linha de transmissão aérea de 660 mm

Item número. Modelo

Faixa de Tamanho ACSR

(mm²)

Carga de trabalho

(KN)

Peso (kg) Material da Roldana
10121 SHD660 400-500 20 30 Liga de alumínio
10124 SHDN660 400-500 20 24 MC Nylon
10122 SHS660 400-500 40 106

Polia central de aço ou nylon, polia lateral

Alumínio forrado com neoprene

10125 SHSLN660 400-500 40 92
10127 SHSQN660 400-500 40 76 MC Nylon
10123 SHW660 400-500 60 150 Liga de alumínio forrada com neoprene
10126 SHWLN660 400-500 60 120
10128 SHWQN660 400-500 60 110 MC Nylon
10129 SHQZ660 400-500 80 260

Aço central, polia condutora nylon ou

Liga de alumínio

10130 SHQ660A 400-500 80

190



Aplicação: É adequado para amarrar condutores de alumínio e ACSR de um, dois ou três, quatro fios em estruturas tangentes.

Mangas de compressão, conectores giratórios e conectores de cabo de tração podem passar pela ranhura.

A roldana é feita em liga de alumínio ou nylon de alta resistência.

A polia de liga de alumínio de tamanho 508X75 mm pode ser revestida com neoprene.



Observação:

1. Encaixe de gancho, encaixe de olhal redondo e encaixe de forquilha são opcionais, especifique ao fazer o pedido.Blocos personalizados podem ser fornecidos mediante solicitação.

Os dados no modelo significam o diâmetro externo da roldana X largura da roldana (mm).

2. Todas as roldanas são montadas em rolamentos de esferas.A estrutura de blocos é feita em aço galvanizado.



Blocos de amarração de grande diâmetro da linha de transmissão aérea

Item número. Modelo Nº de Polias

Carga nominal

(KN)

Diâmetro da Ranhura /

Tamanho do Condutor

Peso (kg) Material

Diâmetro Externo/ largura

de polia

10101 SHD-508x75 1 20

Φ408mm /

ACSR400 mm²

22,5 Alumínio

Φ508mm / 75mm



10102 SHS-508x75 3 40 86 polia de aço central
10103 SHW-508x75 5 60 108
10104 SHDN-508x75 1 20 18.5 Nylon
10105 SHSLN-508x75 3 40 51,5 Polia central Nylon
10106 SHWLN-508x75 5 60 91,5
10107 SHSQN-508x75 3 40 60 Nylon
10108 SHWQN-508x75 5 60 75
10121 SHD-660x100 1 20

Φ560mm /

ACSR400 - 500 mm²

30 Alumínio

Φ830mm / 110mm



10122 SHS-660x100 3 40 106 polia de aço central
10123 SHW-660x100 5 60 136
10124 SHDN-660x100 1 20 20 Nylon
10125 SHSN-660x100 3 40 92 Polia central Nylon
10126 SHWN-660x100 5 60 120
10127 SHSQN-660x100 3 40 85 Nylon
10128 SHWQN-660x100 5 60 100
10141 SHDN-822x110 1 30

Φ710mm /

ACSR500 - 630 mm²

25 Nylon

Φ916mm / 110mm





10142 SHSQN-822x110 3 60 130 Polia central Nylon
10143 SHWQN-822x110 5 90 180
10144 SHSQN-822x110 3 60 100 Nylon
10145 SHWQN-822x110 5 90 130
10151 SHDN-916x110 1 50

Φ800mm /

ACSR720 - 800 mm²

45 Nylon
10152 SHSQN-916x110 3 80 140
10153 SHWQN-916x110 5 150 235





Aplicação: É adequado para amarrar condutores trançados de alumínio e ACSR em estruturas tangentes.Mangas de compressão, conectores giratórios,

e conectores de cabo de tração podem passar pela ranhura.A roldana é feita em liga de alumínio ou nylon de alta resistência.O tamanho grande 508mm,

Polia de liga de alumínio de 660 mm pode ser revestida com neoprene.O tamanho grande 660mm, 822mm, 916mm,

Polia de nylon de 1040 mm pode ser revestida com neoprene.
